کاربردها :
پمپ هاي جابجايي مثبت لوب دوراني در صنايع مختلف جهت انتقال انواع سيالات به طور وسيعي مورد استفاده قرارميگيرند. مهمترين مسئله در طراحي و ساخت اين پمپ ها پروفيل روتور آنها مي باشد كه داراي پيچيد گي هاي خاصي بوده و عوامل مختلفي در تعيين آنها نقش دارد.

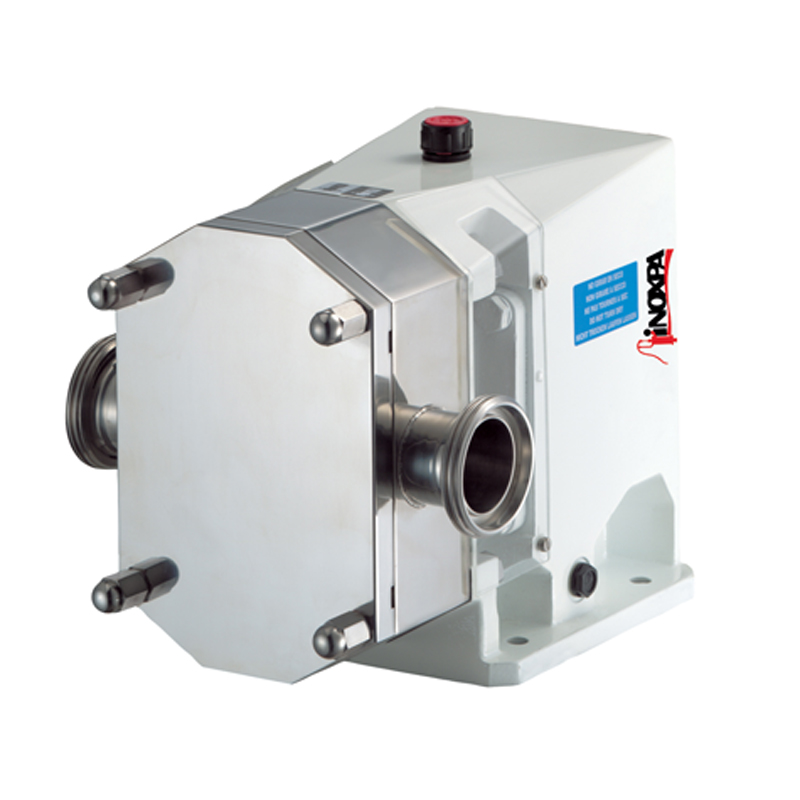

پمپهای SLR (پمپهای گردشی با چرخ دنده خارجی )که نام دقیق آنها LOBE ROTOR PUMP یا در اصطلاح همان پمپ دنده قلوه ای میباشد ،در رده پمپهای با جابجائی مثبت قرارگرفته و بدلیل ساختار خاص آن جهارت مصارف بهداشتی و HYGIENIC ، مناسب جهت انواع مصارف در صنایع لبنی ، غذایی ، آشامیدنی،داروسازی ، بهداشتی،آرایشی و شیمیایی ( بخصوص تولید مواد شیمیائی با خلوص بالا) میباشد.این پمپ برای تمامی سیالات اعم از ویسکوز پائین یا ویسکوز بالا بسیار مناسب بوده و با توجه به طراحی ویژه و ساختار بسیار مستحکم و دقیق آن از فولاد ضد زنگ Stainless Steel 316 L باعث گردیده تا هزینه های تعمیر و نگهداری این پمپ حتی در شرایط بسیار سخت و طولانی مدت کاری به حد اقل کاهش یابد.
به لطف طراحی ویژه دنده های این پمپ که همان LOBE ها (پره ها) میباشند ، می توان سیالات حاوی ذرات جامد نرم و لطیف مانند شیر حاوی مایه پنیر را بدون هیچگونه آسیب به این ذرات جامد پمپاژ نمود. پمپهای SLR فشار خروجی بالا ، انتقال پیوسته و نرم سیال بهمراه حداقل تنش برشی اعمال شده به سیال را تضمین مینمایند. وجود حداقل تنشهای برشی وارد برسیال در این نوع پمپها باعث گردیده است تا پمپهای SLR بهترین گزینه جهت انتقال محصولاتی با ویسکوزیته های متوسط و بالا خصوصا در صنایع آرایشی و بهداشتی مانند کرم ، ژل ، شامپو ، انواع لوسیون و امولسیون ها گردد.
اصول کارکرد :
پمپ SLR اساسا از دو روتور قلوه ای که بصورت همزمان و بدون تماس با یکدیگر درون محفظه پمپ می چرخند تشکیل شده است. در هنگام چرخش روتور ها فضا ی بین آنها و محفظه پمپ بصورت متوالی با سیال پر شده و به دلیل وجود فضا مابین روتورها و بدنه پمپ با مقدار ثابتی از جابجائی به سمت دهانه خروجی پمپ هدایت می گردد.
طراحی و مشخصات فنی :
ورودی و خروجی افقی.
ساختار کوپله نشده.
بدنه و روتور Stainless Steel 316 L .

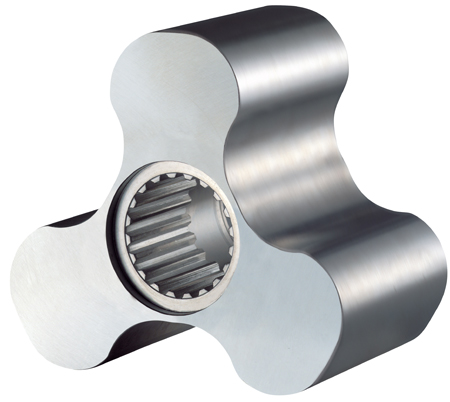

روتورهای 3 پر.
طراحی دقیق با رعایت الزامات بهداشتی.
مکانیکال سیل مطابق الزامات بهداشتی.
اتصالات ورودی و خروجی استاندارد : DIN 11851 .
دارای تاییدیه 3A .
متریال:
قطعات در تماس با سیال : Stainless Steel 316 L
پایه یاتاقان: GG25
واشر (استاندارد) : EPDM مطابق با استاندارد FDA
مکانیکال سیل(استاندارد) : SiC/ C/EPDM
کیفیت زبری سطح داخلی : پولیش براق
کیفیت زبری سطح خارجی : Ra ≤ 0,8 µm
قطعات OPTIONAL :
مکانیکال سیل : SiC/SiC یا TuC/SiC
مکانیکال سیل خنک شونده، دوبل ، لبه ای یا O-RING
واشر : FPM و PTFE
شیر فشارشکن.

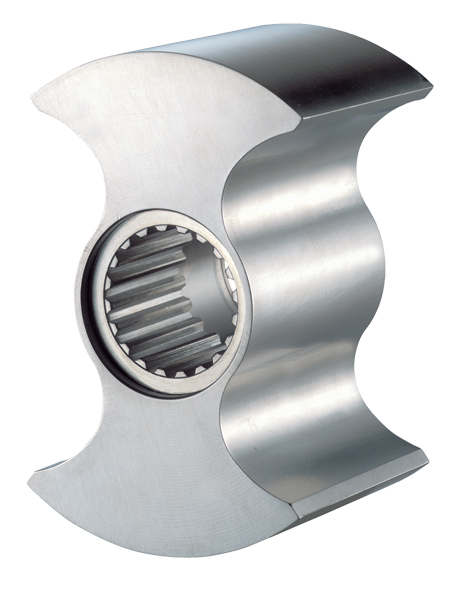

روتورهای دو پر.
محفظه گرمایش.
ظرف ایزولاسیون.

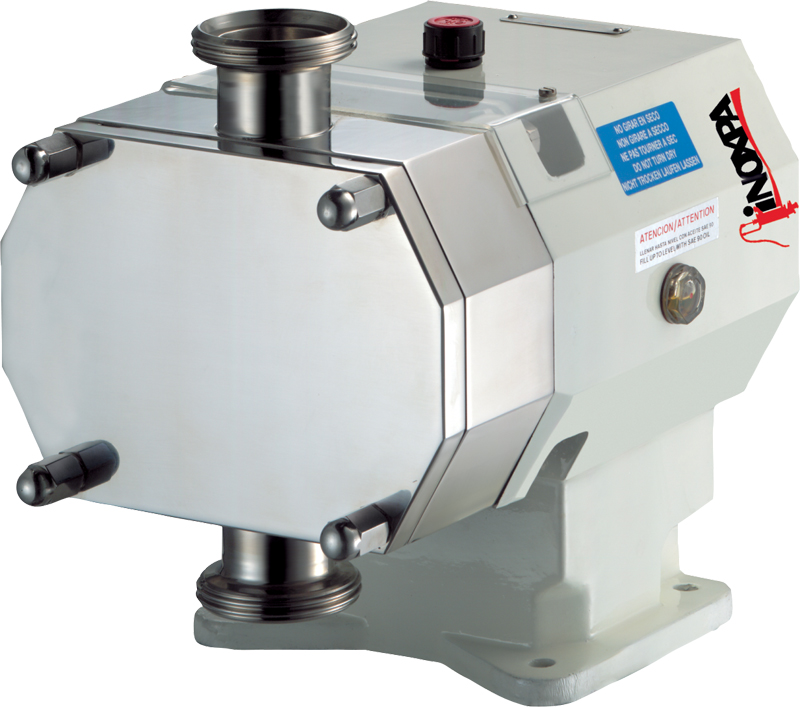

ورودی و خروجی عمودی.
دهانه ورودی و خروجی مستطیلی شکل.
انواع مختلفی از روتورها با الزامات و استاندارد های مختلف.
فولی/ انتخاب کننده سرعت مکانیکی.
امکان نصب بر روی Trolley بهمراه تابلوی برق و کنترل.
اتصالات ورودی و خروجی : Clamp, SMS,RJT و غیره.
قابلیت انطباق با استاندارد ATEX .
